Descrição:
A categoria Cat5e é uma versão melhorada da Cat5. Ela foi feita para suportar velocidades de 1.000 Mbps (ou 1 Gigabit) por conta disso. Outra vantagem é a redução de interferência nas transmissões.

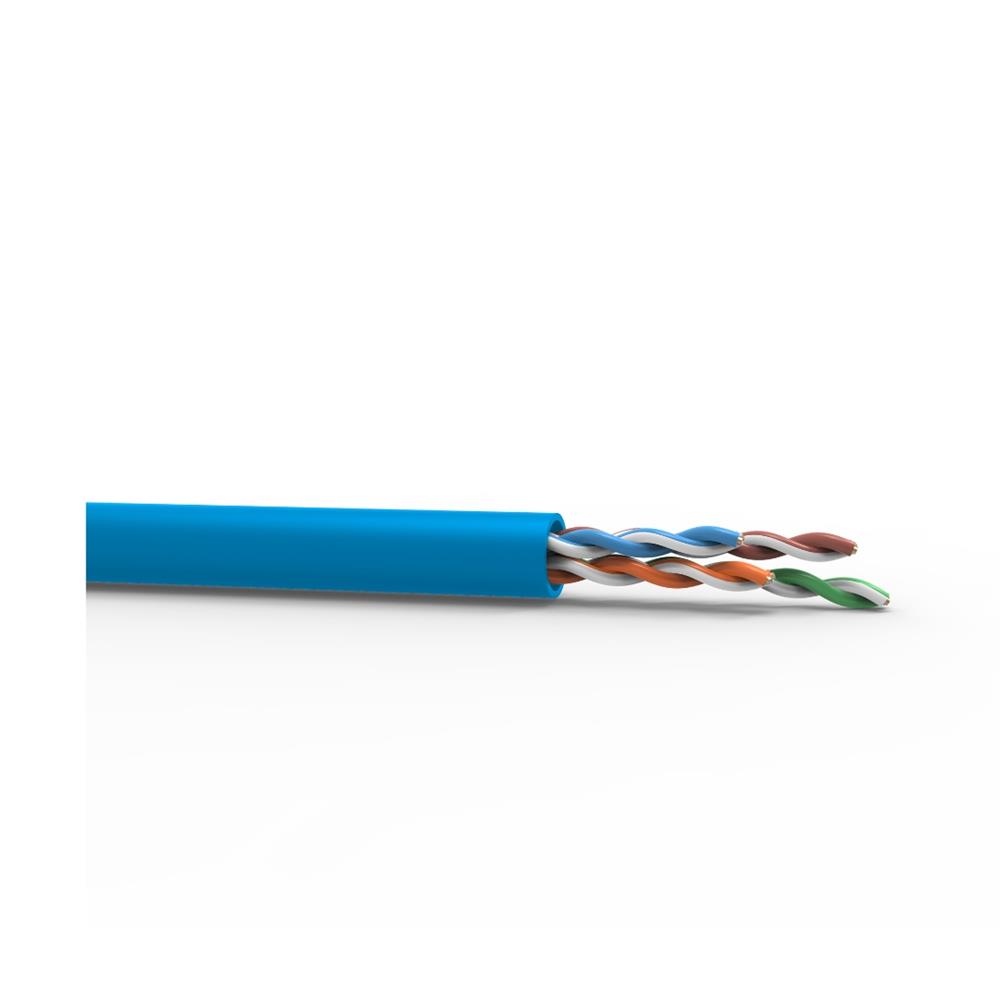

Condutor de cobre nu, coberto por polietileno adequado. Os condutores são trançados em pares. Capa externa em material não propagante a chama.
FICHA TÉCNICA
Características:

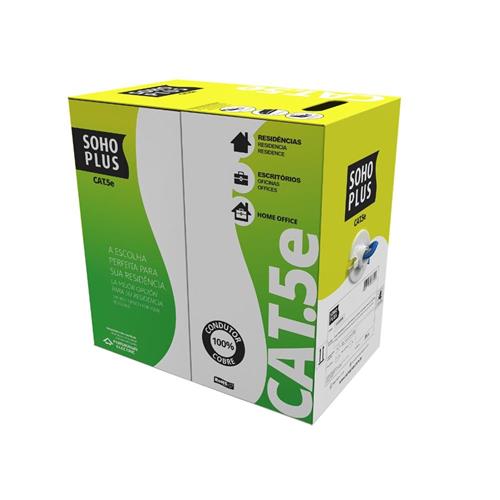

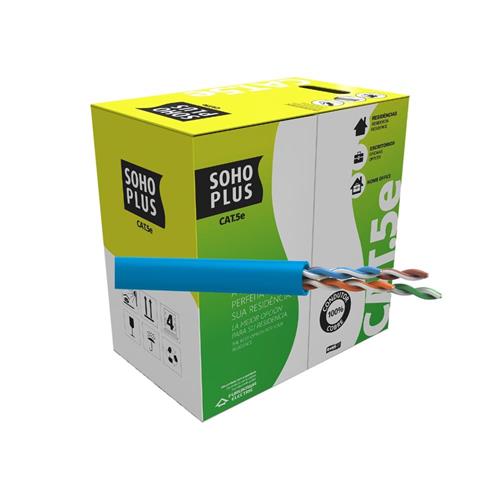

Marca: SOHOPLUS
Modelo: 23200099
Especificações:
Tipo: Cabo LAN
Ambiente de Instalação: Interno
Ambiente de Operação: Não agressivo
Construção:
RoHS Compliant
Categoria 5e
U/UTP (não blindado)
PVC CMX
Aplicações:
Pode ser utilizado com os seguintes padrões atuais de redes citados abaixo:
a. ATM -155 (UTP), AF-PHY-OO15.000 y AF-PHY-0018.000, 155/51/25 Mbps
b. TP-PMD , ANSI X3T9.5, 100 Mbps
c. GIGABIT ETHERNET, IEEE 802.3z, 1000 Mbps
d. 100BASE-TX, IEEE 802.3u, 100 Mbps
e. 100BASE-T4, IEEE 802.3u ,100 Mbps
f. 100vg-AnyLAN, IEEE802.12, 100 Mbps
g. 10BASE-T , IEEE802.3, 10 Mbps
h. TOKEN RING, IEEE802.5 , 4/16 Mbps
i. 3X-AS400, IBM, 10 Mbps
2. Soluções Relacionadas: Industrias, Elevadores, Armazéns
Normas Aplicáveis:
TIA-568-C.2 e seus complementos, ANSI/TIA-569, ISO/IEC DIS 11801, UL 444
Certificações:
Anatel: 0036-08-0256
Construtivas:
Condutor: Cobre nú com diâmetro nominal de 24AWG
Isolamento: Poliolefina com diâmetro nominal 0.9mm
Resistência de Isolamento: 10000 MO.km
Quantidade de Pares: 4 pares 24 AWG
Par: Os condutores isolados são reunidos dois a dois, formando o par. Os passos de torcimento devem ser adequados, de modo a atender os níveis de diafonia previstos e minimizar o deslocamento relativo entre si.
Núcleo:Os quatro pares são reunidos com passo adequado, formando o núcleo do cabo.
Blindagem: Não Blindado (U/UTP)
Capa: Constituído por PVC retardante a chama
Diâmetro Nominal: 4,8 mm
Físico:
Classe de Flamabilidade: CMX: IEC 60332-1 conforme ABNT NBR 14705.
Temperatura de Instalação 0ºC a 50ºC
Temperatura de Armazenamento -20ºC a 70ºC
Temperatura de Operação -20ºC a 60ºC
Elétrico:
Desequilíbrio Resistivo Máximo 5%
Resistência Elétrica CC Máxima do Condutor de 20ºC: 93,8 O/km
Capacitância Mutua 1kHz Máximo: 56 pF/m
Desequilíbrio Capacitivo Par x Terra 1kHz Máximo: 3,3 pF/m
Impedância Característica: 100±15% O
Atraso de Propagação Máximo: 545ns/100m @ 10MHz
Diferença entre o Atraso de Propagação Máximo: 45ns/100m
Prova de Tensão Elétrica entre Condutores: 2500 VDC/3s
Velocidade de Propagação Nominal: 68%
