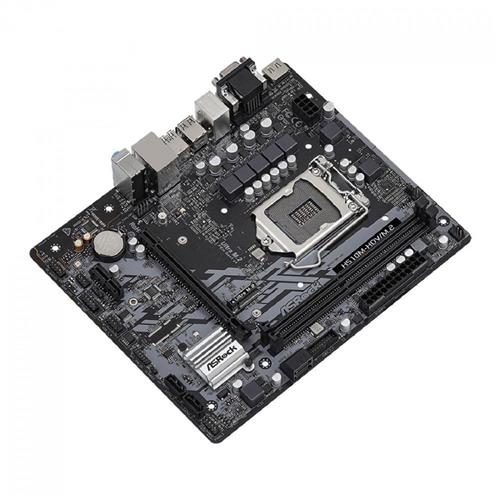

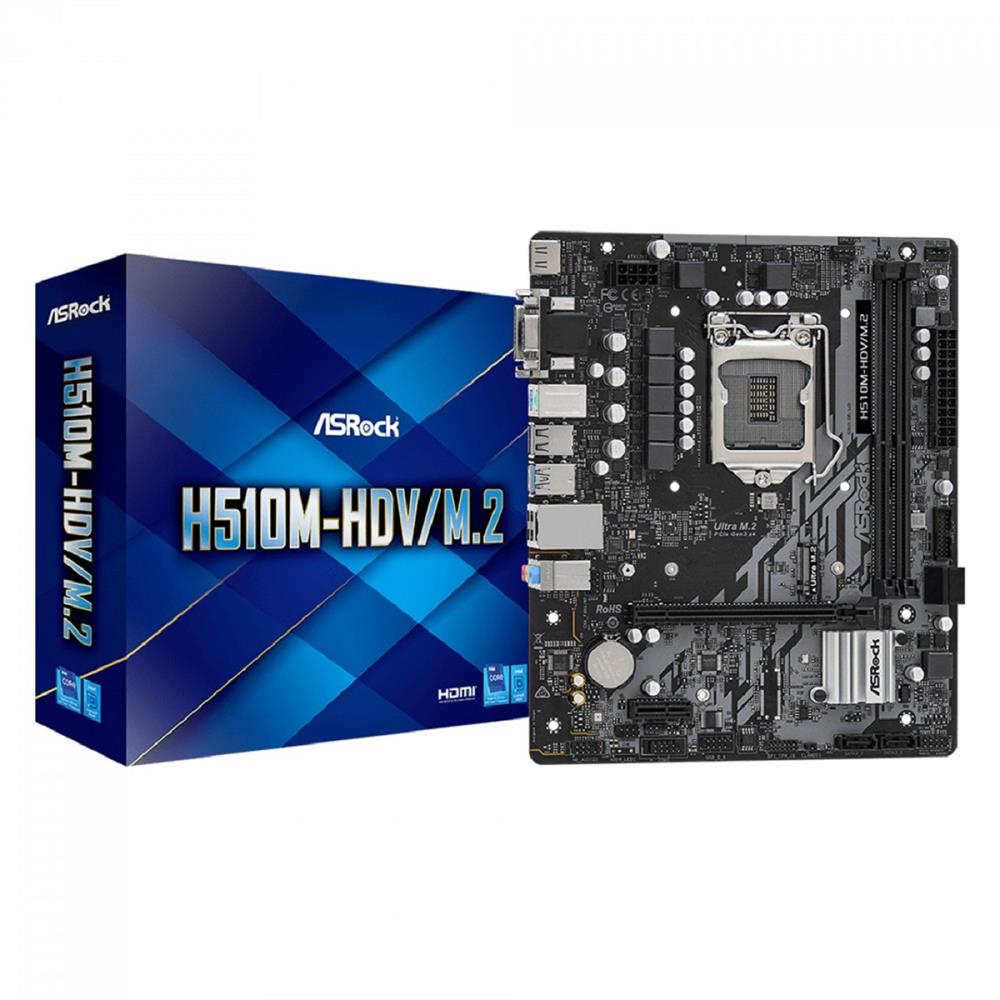

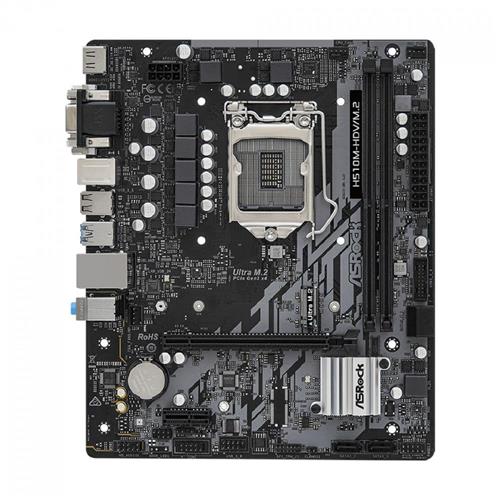

PLACA MÃE ASROCK H510M-HDV/M.2, CHIPSET H510, INTEL LGA 1200, MATX, DDR4
A ASRock H510M-HDV/M.2 suporta processadores intel de 10ª e 11ª geração, frequência de memórias DDR4 de até 3200MHz e PCIe 4.0, enquanto apresenta proteção contra spikes de energia, tecnologia de boost para seu processador e canal de dados de memória inteligente.
PREMIUM 50A POWER CHOKE
Os reatores de energia premium de 50A da ASRock efetivamente tornam a corrente de saturação até três vezes melhor, fornecendo, assim, voltagem Vcore aprimorada para a placa-mãe.
MEMÓRIA DE ACESSO INTELIGENTE
O processador de sistemas convencionais de PC só pode acessar uma fração da memória gráfica e limita o desempenho do sistema. Com a Clever Access Memory, o canal de dados é expandido para aproveitar todo o potencial da memória GPU, remove o gargalo e aumenta o desempenho.
TECNOLOGIA BASE FREQUENCY BOOST (BFB)
Quem já disse que apenas as CPUs da série K e a plataforma da família Z são capazes de ser executadas com potência máxima. Através da tecnologia ASRock BFB (Base Frequency Boost), os usuários podem instalar suas CPUs não da série K nas placas-mãe selecionadas da série 500 da ASRock e desfrutar do aumento de frequência base com a potência oculta dos processadores imediatamente. Embora o ASRock BFB dê vida a CPUs que não são da série K, a frequência de aumento atualmente ainda depende do sistema de resfriamento aplicado em seu equipamento.
FICHA TÉCNICA:
Características:
Marca: AsRock
Modelo: 90-MXBFT0-A0BAY1Z
Especificações:
Característica única:
ASRock Super Alloy
Premium 50A Power Choke
Sapphire Black PCB
PCB de tecido de vidro de alta densidade
ASRock Ultra M.2 (PCIe Gen3 x4 e SATA3)
ASRock Full Spike Protection (para todas as portas USB, áudio e LAN)
ASRock Live Update e APP Shop
CPU:
Suporta 10 Gen Intel Núcleo Processors e 11 Gen Intel Núcleo Processors (LGA1200)
5 fases de potência de design
Suporta processadores Intel Turbo Boost Max 3.0 Tecnologia
Chipset:
Intel H510
Memória:
Tecnologia de memória DDR4 de canal duplo
2 slots DDR4 DIMM
Suporta DDR4 3200 (OC) / 2933/2800/2666/2400/2133 não ECC, memória sem buffer *
Suporta módulos de memória ECC UDIMM (operar em modo não-ECC)
máx. capacidade da memória do sistema: 64 GB **
Suporta Intel Extreme Memory Profile (XMP) 2.0
* Intel Core de 11ª geração (i9 / i7 / i5) suporta DDR4 3200 nativamente; Core (i3), Pentium e Celeron suportam DDR4 2666 nativamente. Intel Core de 10ª geração (i9 / i7) com suporte nativo para DDR4 2933; Core (i5 / i3), Pentium e Celeron suportam DDR4 2666 nativamente.
** Devido à limitação do sistema operacional, o tamanho real da memória pode ser inferior a 4 GB para reserva para uso do sistema no sistema operacional Windows de 32 bits. Para o sistema operacional Windows de 64 bits com CPU de 64 bits, essa limitação não existe.
BIOS:
128Mb AMI UEFI Legal BIOS com suporte a GUI multilíngue
Eventos de ativação compatíveis com ACPI 6.0
Suporte SMBIOS 2.7
CPU Core / Cache, CPU GT, VCCSA, DRAM, VCCIO, VCCST, VCCIN AUX Multi-ajuste de tensão
Gráficos:
Os processadores Intel Core de 11ª geração suportam a arquitetura gráfica Intel Xe (Geração 12). Os processadores Intel Core de 10ª geração suportam gráficos Gen 9
Três opções de saída de gráficos: D-Sub, DVI-D e HDMI * *
Suporta HDMI 2.0 com máx. resolução de até 4K x 2K (4096x2160) a 60 Hz com processadores Intel Core de 11ª geração
Suporta HDMI 1.4 com máx. resolução de até 4K x 2K (4096x2160) a 30 Hz com processadores Intel Core de 10ª geração
Compatível com DVI-D com no máx. resolução de até 1920x1200 @ 60Hz
Suporta D-Sub com máx. resolução de até 1920x1200 @ 60Hz
Suporta Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 2.0 (monitor HDMI compatível é necessário)
Suporta HDCP 2.2 com portas DVI-D e HDMI (HDCP 2.3 pronto com 11ª geração Processadores Intel Core)
* Gráficos Intel UHD Os visuais integrados e as saídas VGA podem ser suportados apenas com processadores integrados à GPU.
As especificações gráficas podem variar entre os tipos de CPU.
* * Suporta até 2 monitores simultaneamente
Áudio:
7.1 CH HD Audio (Realtek ALC897 Audio Codec)
Suporta proteção contra surtos
LAN:
Gigabit LAN 10/100/1000 Mb / s
Giga PHY Intel I219V
Suporta Wake-On-LAN
Suporta proteção contra raios / ESD
Suporta Ethernet com eficiência energética 802.3az
Suporta PXE
Slots:
Processadores Intel Core de 11ª geração
1 slot PCI Express 4.0 x16 *
Processadores Intel Core de 10ª geração
1 slot PCI Express 3.0 x16 *
1 slot PCI Express 3.0 x1
* Suporta NVMe SSD como discos de inicialização
Armazenamento:
4 conectores SATA3 6,0 Gb / s, suporte Intel Rapid Storage Technology 18, NCQ, AHCI e Hot Plug *
1x Tomada Ultra M.2 (M2_1), compatível com M Key type 2260/2280 M.2 SATA3 6,0 Gb Módulo / s e módulo M.2 PCI Express até Gen3 x4 (32 Gb / s) * *
* Se M2_1 for ocupado por um dispositivo M.2 do tipo SATA, SATA3_0 será desabilitado.
* * Suporta NVMe SSD como discos de inicialização
Suporta Kit ASRock U.2
Conectores:
1 x Conector de porta COM
1 x Conector SPI TPM
1 x Intrusão de Chassi e Conector de Alto-falante
1 x Conector de Ventilador de CPU (4 pinos) *
1 x Conector de Ventilador de Chassi (4 pinos) * *
1 x Chassi / Conectores do ventilador da bomba de água (4 pinos) (controle de velocidade do ventilador inteligente) * * *
1 x Conector de alimentação ATX de 24 pinos
1 conector de alimentação 12V de 8 pinos
1 conector de áudio do painel frontal
1 conector USB 2.0 (Suporta 2 Portas USB 2.0) (Suporta proteção ESD)
1 conector USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1) (Suporta proteção ESD)
* O Conector do Ventilador da CPU suporta o ventilador da CPU com potência máxima de 1A (12W).
* * O ventilador do chassi suporta o ventilador do chassi com potência máxima de 1A (12W).
* * * O ventilador do chassi / bomba de água suporta o ventilador do refrigerador de água com potência máxima de 2A (24 W).
CHA_FAN1 / WP pode detectar automaticamente se o ventilador de 3 ou 4 pinos está em uso.

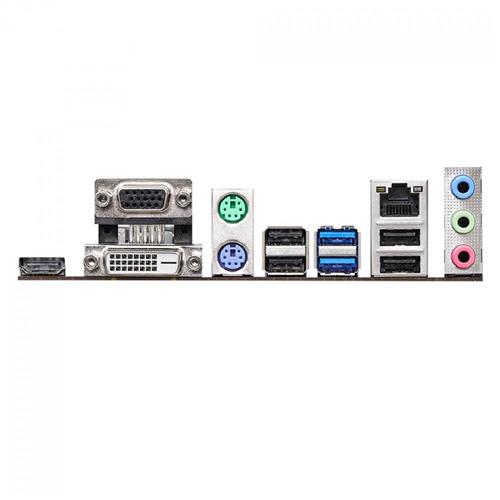

E/S do painel traseiro:
1 porta de teclado PS / 2
1 porta de mouse PS / 2 1 porta D-Sub
1 porta DVI-D
1 porta HDMI
4 portas USB 2.0 (suporta proteção ESD)
2 portas USB 3.2 Portas Gen1 (suporta proteção ESD)
1 porta LAN RJ-45 com LED (LED ACT / LINK e LED SPEED)
Conectores de áudio HD: Entrada de linha / Alto-falante frontal / microfone
Software e UEFI:
Software
ASRock Motherboard Utility (A-Tuning)
ASRock XFast LAN
UEFI
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Meus favoritos em UEFI
ASRock Instant Flash
ASRock Internet Flash
* Esses utilitários podem ser baixados de ASRock Live Update e APP Shop.
CD de suporte:
Drivers, utilitários, software antivírus (versão de teste), navegador e barra de ferramentas Google Chrome
Acessórios:
Guia de instalação rápida, CD de suporte, blindagem de E / S
2 cabos de dados SATA
1 parafuso para soquete M.2
Monitor de Hardware:
Tacômetro de Ventilador: CPU, Chassi, Ventiladores Chassis / Bomba de Água
Ventilador Silencioso (Ajuste automático da velocidade do ventilador do chassi pela temperatura da CPU): CPU, Chassi, Ventiladores do Chassi / Bomba de Água
Ventilador Multi-Speed ??Control: CPU, Chassi, Chassi / Água Ventiladores de bomba
Detecção de CASE OPEN
Monitoramento de tensão: CPU Vcore, + 12V, + 5V, + 3,3V
Fator de forma:
Fator de forma Micro ATX: 8,9 pol. X 7,4 pol., 22,6 cm x 18,8 cm
Projeto de capacitor sólido
SO:
Microsoft Windows 10 64 bits / 11 64 bits
Certificações:
FCC, CE
pronto para ErP / EuP (é necessária uma fonte de alimentação pronta para ErP / EuP)
